LED Module
โมดูลก็พวกหลอด LED หรือแบบอื่นๆเช่นเลเซอร์ ถ้าให้ค่าปิดเปิดแบบดิจิตอลจะปิดเปิดไฟได้ หรือแบบอนาล็อกหรือ PWM ก็จะทำความสว่างได้หลายระดับ ใทั่วๆไปจะมี Ground หนึ่งขา และอีกขาแทนแต่ละสีของหลอด รุ่นที่เป็น RGB จะเปล่งแสงได้สามสี แดงเขียวน้ำเงินตามแม่สีของแสง ส่งค่าแบบดิจิตอลสามารถผสมสีได้ 7สี R,G,B,R+G,R+B,G+B,R+G+B สำหรับคนที่ใช้ Arduino IDE ให้นำตัวอย่าง Blink มาใช้ได้ โดยเพิ่มเอาต์พุตตามจำนวนสีของหลอด โมดูล 2 สีใช้ 2 เอาต์พุต โมดูล 3 สีใช้ 3เอาต์พุต
ถ้าจะให้ได้หลายเฉดสีก็ใช้การส่งค่าแต่ละสีแบบอนาล็อก แต่ก็เห็นไม่ค่อยชัดเจนเท่าไหร่นัก
 |
| KY-009 RGB Full Color LED SMD Modules |
 |
| KY-016 RGB Full Color LED Module |
KY-009 และ KY-016 ไฟ LED หลอดหนึ่งมีสามสี น้ำเงิน เขียวแดงขา - ต่อ Ground
ขา R ต่อ GPIO ตัวที่ 1
ขา G ต่อ GPIO ตัวที่ 2
ขา B ต่อ GPIO ตัวที่ 3
วิธีใช้ทั้งสองรุ่นเหมือนกัน แต่ KY-009 มันไม่ได้ต่อตัวต้านทานมา ต้องต่อเพิ่มเอง ส่วนหลอด LED เป็นแบบ SMD ประหยัดที่ แสงที่ผสมออกมาดีกว่า สำหรับ Arudino IDE แนะนำให้เอาตัวอย่าง Blink มาใช้งานได้ โดยเพิ่มให้เป็น 3 GPIO ตัวอย่างโค้ดการผสมสามสีดู ledcWrite_RGB.ino
KY-011 มีสีแค่สองสี ผสมกันได้ ดังนั้นแสดงได้สามสี เหมาะกับใช้แสดงสถานะเช่น ไฟต่ำ(แดง) ชาร์ตไฟอยู่(ส้ม) หรือชาร์ตเต็ม(เขียว)
ขา R ต่อ GPIO ตัวที่ 1
ขากลาง ต่อ GPIO ตัวที่ 2
ขา - ต่อ Ground
KY-034 ต่อไฟตรงๆก็ได้ มันจะให้ก็จะมีแสงไฟออกมาจะเปลี่ยนสีไปเรื่อยๆ 7 สี
ขา Sจ่ายไฟ 3-5v
ขากลางไม่ต่ออะไร
ขา - ต่อ Groud
ขา R ต่อ GPIO ตัวที่ 1
ขา G ต่อ GPIO ตัวที่ 2
ขา B ต่อ GPIO ตัวที่ 3
วิธีใช้ทั้งสองรุ่นเหมือนกัน แต่ KY-009 มันไม่ได้ต่อตัวต้านทานมา ต้องต่อเพิ่มเอง ส่วนหลอด LED เป็นแบบ SMD ประหยัดที่ แสงที่ผสมออกมาดีกว่า สำหรับ Arudino IDE แนะนำให้เอาตัวอย่าง Blink มาใช้งานได้ โดยเพิ่มให้เป็น 3 GPIO ตัวอย่างโค้ดการผสมสามสีดู ledcWrite_RGB.ino
 |
| KY-011 2 color Led Module |
KY-011 มีสีแค่สองสี ผสมกันได้ ดังนั้นแสดงได้สามสี เหมาะกับใช้แสดงสถานะเช่น ไฟต่ำ(แดง) ชาร์ตไฟอยู่(ส้ม) หรือชาร์ตเต็ม(เขียว)
ขา R ต่อ GPIO ตัวที่ 1
ขากลาง ต่อ GPIO ตัวที่ 2
ขา - ต่อ Ground
 |

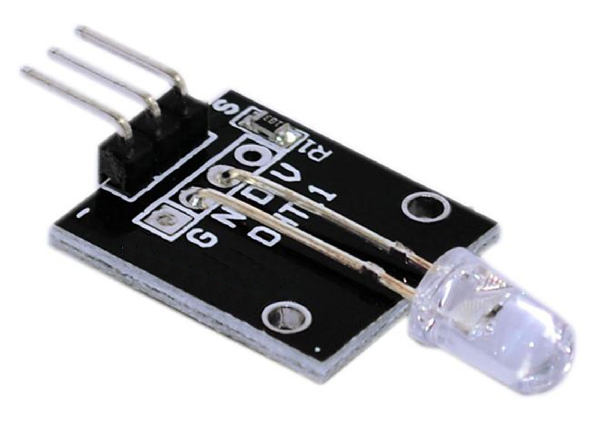

| KY-034 7 Color Flashing Automatically LED Module |
KY-034 ต่อไฟตรงๆก็ได้ มันจะให้ก็จะมีแสงไฟออกมาจะเปลี่ยนสีไปเรื่อยๆ 7 สี
ขา Sจ่ายไฟ 3-5v
ขากลางไม่ต่ออะไร
ขา - ต่อ Groud
สำหรับผู้ที่ต้องการต่อไฟที่สว่างมากๆขา GPIO ไม่สามารถจ่ายกระแสไหว แนะนำให้ต่อกับรีเลย์แล้วใช้รีเลย์ควบคุมไฟนั้นอีกที
S ต่อไฟ 5V กระแสน้อยกว่า 40mA (ต่อ 3.3V ได้แต่ไฟอ่อนมาก)
ขากลาง ไม่ใช้่
- ต่อGround
KY-008 Laser Transmitter Module
โมดูลยิงแสงเลเซอร์สีแดง 650นาโมเมตร ระวังในการใช้อย่าให้โดนตา ลักษณะเหมือนของเลเซอร์พอยเตอร์ เลนส์โฟกัสหมุนเพื่อปรับได้ การโฟกัสไม่่ค่อยดีเท่าไหร่ ต่อไฟตรงๆ 5V แต่ไม่สามารถต่อกับขา GPIO(3.3V) ได้ อาจจะต้องใช้ทรานซิสเตอร์ช่วยS ต่อไฟ 5V กระแสน้อยกว่า 40mA (ต่อ 3.3V ได้แต่ไฟอ่อนมาก)
ขากลาง ไม่ใช้่
- ต่อGround
